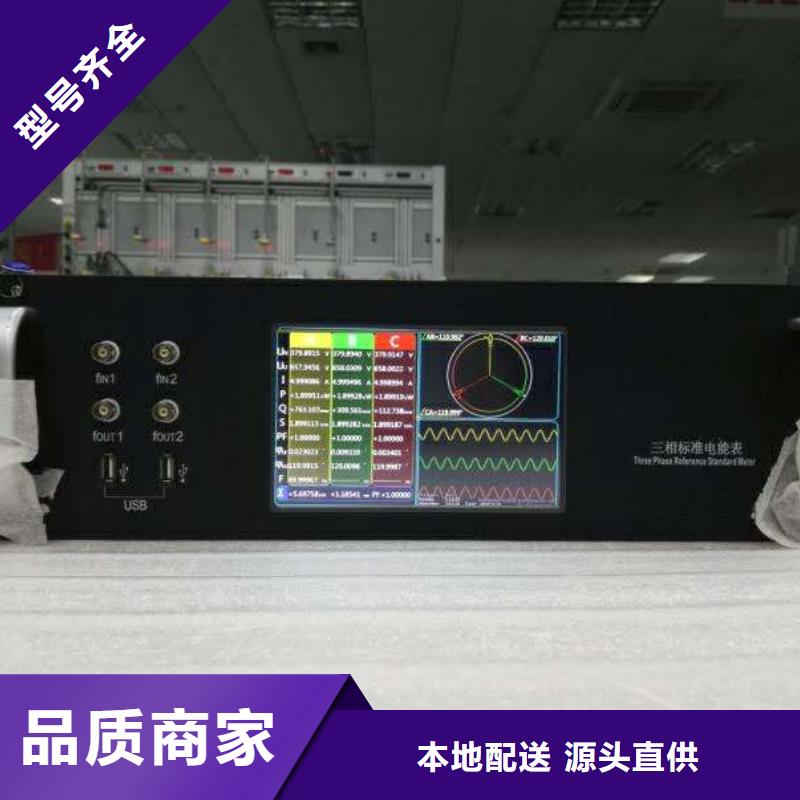

三相电能表校验装置,【天正华意电气设备(锦州市分公司)tianzh3611-50】实力雄厚,定货方便快捷,厂家直销、低价经营、质量保证的销售原则,是新老老朋友合作的,热忱欢迎广大新老客户来电。联系人:杨经理,地址:平度市平安路2号。

三相电能表校验装置被校表的参数设置。按【被校表参数】键。进入被校表参数设置界面：如果显示的参数与被校表的参数一致。则不用设置。直接按下方其他的功能键退出。否则。点击中间的任意色块。进入电能表的参数设置。见下图：图中，屏幕的上半区域为参数设置区，间的相位角；下半区域为数字键。点击数字键可对上部分的参数进行设置。各部分定义如下：▲ 【电表类型】为电表类型选择部分。分为：三相四线有功、四线正弦无功、90无功、60无功、三相三线有功、三线正弦无功、二相三线有功和单相电能表共八种类型。▲【额定电压】 为电能表的额定电压选择。可根据电表铭牌进行选择。若没有所需的电压值。可在的黑色块中。用下方的数字键输入即可。▲【额定电流】为电能表标定电流值Ib, 列出常用的电流值；若没有所需的电流值可在的黑色块中输入即可。【MAX】为电能表的值。可通过数字键直接键入。▲【电表常数】为电能表的常数。本信号源可输入三个不同的常数；三个常数一定要输入，否则计算误差会出错。▲ 【确认】 确认键；点击确认。【退格】 回退键；在输入数字时，可删除上一个输入的数字。【取消】取消键；点击可不改变设置,直接退出设置界面。被校表参数设置如下：电表类型：三相四线有功。额定电压：220V标定电流：5A, 电流：60A电表常数：12

三相电能表校验装置 注意①由于电源中预置有10％的三次谐波，所以在谐波设定中,若不含三次谐波，一定要将三次谐波幅度设置为0；②当输出谐波需要重新设置时,一定要将原来已设定的谐波,再重新设置；③在“谐波”状态下不能使用“同步”键；④谐波设定后，输出波形由于含有谐波，这样，同样的交流输出峰值所对应的有功值与谐波时不同，如果在无谐波是调节电位器使显示，加上谐波后，要获得的输出，必须重新调节电位器的位置。由于上述原因，在设定谐波比例较大时直接起动输出可能会因为波形超出动态范围而报警，因此在起动谐波输出前应将电位器输出旋到小，等起动后再准确调节电位器位置。9、标准偏差计算JYM-3(6)系列产品，高于0.05级的装置，具有计算被校表标准偏差估计值的功能。装置在“校值”状态P显示转为显示标准差估计值S％，S％按照5次相对误差测量结果计算。10、功能选择之间的关系在键盘上可选择的功能包括：功率、电能、校值、潜动、自动、选点、谐波、谐值、校验值11个状态，其中自动、谐波有些特殊，其余九个状态可以随时通过按健转换。谐波状态是指电源输出谐波，同步以外任何一种功能状态都可以在谐波状态下进行操作。

三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。
