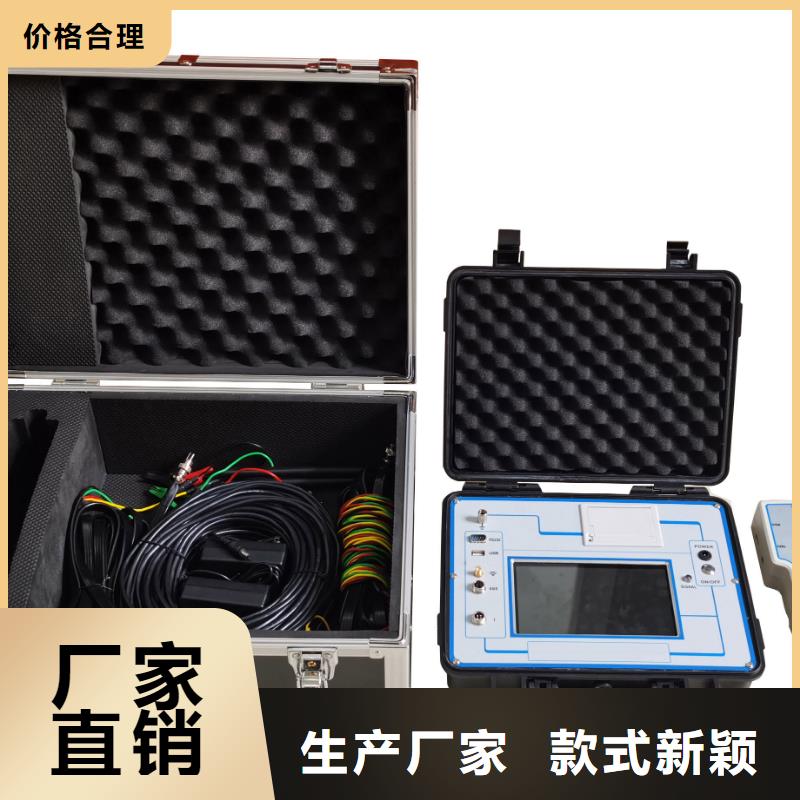

电容电流测试仪测试完成，按停止键停止测试，分析打印并存储数据；并联电容测量已停止状态：【启动】 电源预检、加压启动并进行计算测量；在电源已经启动的状态下为保证电源及时停止，故除暂停、停止、编号按键外其他按键无效；图10 并联电容暂停及停止并联电容测量启动状态：【停止】 停止源的输出、本组测试结束；请存储数据并更换相别或组别；【暂停】 停止源的输出、更换电流钳测试点、并保留预检结果及加压值；图11 并联电容电源继续并联电容测量暂停状态：【继续】 不经过电源预检、直接按照暂停前的加压值施加相同的电压值；并联电容已停止状态或暂停状态：触摸组别及相别的蓝色区域可修改组别及相别，无论相别为A、B、C 均采用A、N输出；【数据】 记录电容测试过程中的原始电压、电流、频率及相位数据，按数据键进入原始数据查看界面；编号AlL为总的电压、电流、相位及电容信息，各数字编号代表分支的电压、电流、相位及电容信息；【存储】 存储该组测量原始数据及测量结果；【打印】 打印该组测量数据及测量结果；【帮助】 界面信息的操作提示及接线示意；在所有的操作模式的电源停止或暂停状态下，均可以通过触摸【帮助】按键阅读操作提示及接线提示；在所有的电源启动状态下均有红色字体的电源提示，用于提示当前操作及当前测量状态；在所有的操作模式下均具备弹窗提醒功能：如果负载与所选模式不匹配（例如：感性负载，选择了电容测量），弹窗提示“角度异常 请确认类别与被试品一致”；如果电源未启动或实际加压量与系统加压量不一致，弹窗提示“数据可能存在异常 请管制测试结果的有效性”；如果电源过流，弹窗提示“过流保护 请检查负载”；如果测试数据已存储，弹窗提示“数据已存储”；

电容电流测试仪补偿电容器组中性点异频信号注入法5.1 测量方法说明及测量特点常用的异频信号注入法是从PT开口三角处注入异频信号，其测量原理中假设电压互感器三相励磁特性和漏抗一致，且在测试过程中忽略了励磁阻抗。而在实际现场，电压互感器往往会出现由于生产批次的不同而导致的三相励磁特性和漏抗不一致，尤其对于4PT连接方式电压互感器的差异将大大影响电容电流的测量准确性。针对以上情况，提出了补偿电容器组中性点异频信号注入法，此测量方法避免了电压互感器参数不一致的影响，且无需退出高低压消谐装置，既保证了电网运行，又保证了测量的准确性。5.2 测量原理图2 补偿电容器组中性点异频信号注入法原理图图2中：PT：外接单相电磁式电压互感器，电压互感器变比为（UL电压互感器额定高压）X： 耐压电缆DL：断路器 DS：隔离开关 ES：接地开关 L： 限流电抗器Ca、Cb、Cc： 补偿电容器组C11、C22、C33：线路三相对地电容见图2所示，电容电流测试仪与单相电压互感器的二次绕组相连，电压互感器的一次绕组经耐压电缆与补偿电容器组中性点相连，通过补偿电容器组向三相注入异频零序电流。电容电流测试仪通过测量电压互感器二次绕组的电压和电流，计算得到对地电容和电容电流。注：补偿电容器组中性点异频信号注入法，在测量之前必须确定电容器组Ca、Cb、Cc的确切电容量；且需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“C1PT”。5.3 测量步骤5.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。5.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。5.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。5.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在该补偿电容器组中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该补偿电容器组中性点相连。无中性点隔离开关的补偿电容器组可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。 5.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。5.3.7 测试人员位于绝缘垫上开始测试。

电容电流测试仪在电力系统的无功补偿电容器参数测试工作中，需测试并联电容器组中的单个电容值，以及电抗器的电感值等参数。该参数测试的准确与否，直接影响到补偿电容器组的可靠性，关系到电网的运行。针对上述电力生产需求，为了测量并联电容器组中的单个电容器电容值及电抗器的电感值，许多电力测试仪器生产厂家研制了电容电感测试仪，但就目前使用应用情况来看，在用的电容电感测试仪种类繁多，质量参差不齐。其数据结果的质量越来越受到电力生产部门的重视。国内的计量检定单位在实际检定工作中采取的检定方法为传统的“实物法”，该方法的主要特点在于：以一组实物标准电容和实物标准电阻为基础，用于对电容电感测试仪的电容、电感测量功能进行检定。其不足之处主要在于：实物的标准电容、标准电感难于获得，且成本高。基于该方法准确度低、量值取值范围窄。鉴于上述情况，针对电容电感测试仪的工作特性和现有校验方法的不足，设计研制了 电容电感测试仪校验装置，可有效开展对目前市场上主流的电容电感测试仪的校准与检测工作。二、主要功能特点电容电感测试仪校验装置（以下简称校验装置）是针对目前市场上主流的电容电感测试仪的电容、电感等测量性能进行校准检定的专用装置。本校验装置主要包括如下功能、特点：1、 校验装置可对电容电感测试仪的电容、电感等测量功能进行校验。电容值、电感值准确度高，量值连续可调，调节细度小、范围大。2、本装置可模拟出现场实物类似的电容、电感，频率响应范围宽，电流输出范围大，电容、电感均可方便溯源。3、校验装置分为上位机和下位机两大部分，两部分通过RS-232串口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。性能稳定，软硬件设计思路新颖，针对性强。操作界面友好。
